Trealamh Asaithe Carbóin Gníomhachtaithe

1. Príomhfhoirmeacha asaithe agus dí-asaithe

Is éard atá i asaithe ná próiseas adsorbents a charnadh nó a chomhdhlúthú comhpháirt amháin nó níos mó i meascán gáis ar an dromchla chun scaradh a bhaint amach. I measc na n-asaithe a úsáidtear go coitianta tá carbón gníomhachtaithe gráinneach, carbón gníomhachtaithe honeycomb, snáithín carbóin gníomhachtaithe bhraith, zeolite honeycomb, roth zeolite, etc. Tá éifeachtacht íonú an modh asaithe beagán níos mó ná 90%. De réir na gcaighdeán astaíochta reatha, déileálann sé go ginearálta le gás dramhaíola le tiúchan níos lú ná 800 mg / m³ agus teocht níos lú ná 40 ° C.

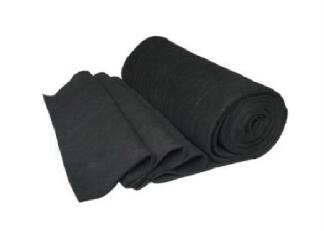

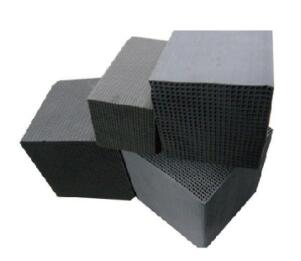

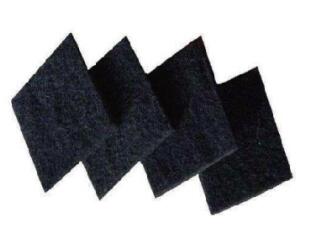

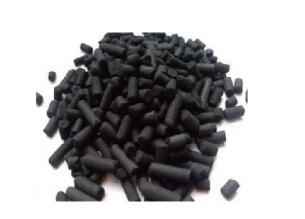

Carbón gníomhachtaithe piléir	Carbón gníomhachtaithe honeycomb	Bhraith snáithín carbóin gníomhachtaithe

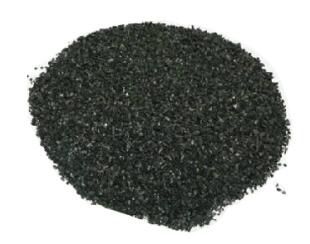

Zeolite Gráinneach	zeolite honeycomb	Roth Zeolite

Is éard atá i dí-asú ná athghiniúint adsorbent, a thagraíonn don phróiseas chun an adsorbate a scaradh ón adsorbent trí ghaile ardteochta, purge gáis te agus laghdú brú.

2. Prionsabal asaithe roth Zeolite

Is imthacaí lárnach é an tionól roth asaithe zeolite (Caiséad) agus fráma ciorclach tacaíochta timpeall an imthacaí a thacaíonn leis an rotor. Tá an rotor déanta as meáin asaithe zeolite agus snáithín ceirmeach. Tá séala sa roth chun an gás sceite cóireáilte agus an gás glan a scaoiltear tar éis cóireála a scaradh. Tá an t-ábhar déanta as ábhar bog (sileacain de ghnáth) a chaithfidh a bheith in ann creimneach VOCS agus teochtaí oibriúcháin arda a sheasamh. Scarann ​​an séala an tionól roth asaithe zeolite honeycomb isteach i gcrios asaithe bunúsach (crios asaithe) agus crios athghiniúna agus dí-asú (Crios athghiniúna; crios dí-asú). Mar sin féin, d'fhonn feabhas a chur ar chumas cóireála asaithe an roth, tá sé coitianta crios fuaraithe leithlis (crios fuaraithe nó crios Purge) a chur leis an gcéad dá chrios. De ghnáth tá an crios asaithe níos mó, agus tá an crios asaithe agus an crios fuaraithe dhá thaobh cóireála níos lú le limistéir chomhionann. Uaireanta is féidir é a roinnt i gcriosanna sraith níos mó le haghaidh riachtanas speisialta; agus úsáidtear an roth asaithe ag sraith de threalamh tiomána leictreacha chun an roth a rothlú, ionas gur féidir leis an roth a bheith luas athraitheach le linn na cóireála agus is féidir leis an gcumas rothlú 2 go 6 huaire in aghaidh na huaire a rialú.

Tar éis don ghás dramhaíola VOCs a astaíonn an mhonarcha dul isteach sa chóras, is é an chéad chéim ná pas a fháil trí rotor comhdhéanta de zeolite hidreafóbach, agus déantar truailleáin VOCs a adsorbú ar an rotor ar dtús; Is é an dara céim den phróiseas dí-asú ná an gás dramhaíola (thart ar 180 go 250 ° C) a chóireáiltear sa chrios fuaraithe a réamhthéitear tar éis malartaithe teasa a chur ar aghaidh leis an gcóras loiscthe cúl-deireadh isteach sa rotor chun an t-ábhar orgánach a dhí-asú ag teocht ard. Ag an am seo, is féidir an tiúchan truailleán eis-sreabhadh a rialú a bheith thart ar 5 go 20 uair níos mó ná an gás dramhaíola insreafa, agus is féidir an t-ábhar orgánach dí-asaithe a loscadh ag teocht os cionn 700 ° C sa tríú céim nó a chomhdhlúthú le haghaidh aisghabháil agus athúsáide. Is féidir leis seo méid an aonaid chóireála gáis dramhaíola ina dhiaidh sin, costais oibriúcháin agus costais trealaimh tosaigh a laghdú.

Is iad seo a leanas aonaid phróiseála an roth zeolite:

Tá comhlacht an roth zeolite comhdhéanta de roinnt foshraitheanna soladacha sonracha atá brataithe le sraith de phúdar adsorbent. Tá an tsubstráit déanta as ceirmeach, gloine nó snáithín carbóin gníomhachtaithe trí shintéiriú. Is é an snáithín ceirmeach an ceann is mó a úsáidtear go forleathan mar gheall ar a fhriotaíocht teocht ard, cobhsaíocht ard teirmeach, niteability, neamh-inadhainte agus aigéad agus friotaíocht alcaile. Athraíonn an cineál adsorbent ag brath ar an gcomhdhéanamh gáis atá le cóireáil. Go ginearálta, is féidir carbón gníomhachtaithe, zeolite, etc. a úsáid. Is é tiús an roth go ginearálta 25cm-45cm.

Is dromchla snáithín ceirmeach é maitrís an roth zeolite atá brataithe le sraith de zeolite asaithe, carbóin gníomhachtaithe go ginearálta nó hidreafóbach, chun roth ciorclach cruth meala a fhoirmiú, atá roinnte ina dhá réimse, is é sin an limistéar cóireála asaithe agus an limistéar athghiniúna agus dí-asaithe. Mar sin féin, d'fhonn cumas asaithe an roth a fheabhsú, uaireanta déantar limistéar fuaraithe a dhearadh idir an dá réimse. De ghnáth, tá an limistéar asaithe níos mó, agus tá an limistéar asaithe agus an limistéar fuaraithe dhá limistéar cóireála níos lú de limistéar comhionann.

Trealamh aisghabhála teasa: Tar éis VOCanna a dhó nó a ocsaídiú, tá teocht an aeir ghlan chomh hard le 500-700 ℃. Déantar an chuid seo den aer a aisghabháil trí mhalartóir teasa chun fuinneamh teasa a aisghabháil. Ag an am céanna, déantar an teocht aeir ghlan a ísliú agus ansin a dhíriú chuig limistéar dí-asú an rotor le haghaidh dí-asú. Má tá an teocht ró-ard, féadfaidh an rotor sruthán. Dá bhrí sin, níor chóir go mbeadh an teocht ag dul isteach sa rotor ró-ard. Go ginearálta, bunaítear trealamh aisghabhála teasa dhá chéim agus cuirtear séidire leis chun aer úr a thabhairt isteach agus é a mheascadh leis an aer dóite chun an teocht dí-asú a rialú laistigh den raon 180-220 ℃. Chun gás dramhaíola VOCs a chóireáil, chomh maith leis an gcóras um loscadh rotor tiúchan asaithe zeolite, tá comhdhlúthadán suiteáilte ag an asraon gáis sceite chun VOCanna ard-fiuchphointe a réamh-atreorú agus a chóireáil (amhail MEA, BDG, DMSO).

3. Prionsabal aisghabhála comhdhlúthaithe roimh asaithe carbóin gníomhachtaithe agus dá éis

Bailíonn an córas bailithe an gás dramhaíola agus téann sé isteach sa ghléas asaithe le haghaidh cóireála.

Le linn asaithe, téann an sreabhadh aer isteach sa leaba asaithe ón gcuid íochtair den leaba, agus scaoiltear an gás sceite glan tar éis asaithe tríd an bpíopa sceite. Tar éis don asaithe an t-am socraithe a shroicheadh, aistríonn sé go dtí an chéim dí-asú. Le linn dí-asú, téann gaile sáithithe isteach sa leaba asaithe, agus fágann an tuaslagóir asaithe sa leaba an leaba asaithe mar aon leis an gal uisce agus téann sé isteach sa fhuaraitheoir.

Fuaraítear an comhdhlúthán go dtí faoi bhun 40 ° C, filleann an gás neamh-chomhdhlúite ar aghaidh an lucht leanúna le haghaidh ath-ionsú, agus téann an tuaslagóir agus an t-uisce comhdhlúite isteach san umar stórála tuaslagóra le haghaidh stórála sealadach.

De réir riachtanais an phróisis, is féidir an t-am dí-asaithe agus an t-am eatramhach le linn oibriú uathoibríoch a shocrú tríd an scáileán tadhaill, agus tá an t-am asaithe comhionann le suim an ama asaithe agus an t-am feithimh.

Ritheann an trealamh go huathoibríoch gan gá le pearsanra ar dualgas. Is féidir an córas rialaithe leictreachais a shuiteáil ar an láthair nó sa seomra rialaithe lárnach. Tá an t-ualach oibre cothabhála sách beag.

4. Réamhrá don chóras asaithe

a. Réamhchóireáil gáis sceite

De réir riachtanais na sonraíochtaí dearaidh, déantar cainéal astaíochtaí éigeandála a dhearadh agus a shuiteáil. Tá an stádas astaíochtaí á rialú ag an gceardlann táirgthe chun fónamh mar chainéal díreach astaithe gáis sceite i gcás timpiste nó cothabháil trealaimh.

b Asaithe

Seoltar an gás sceite isteach sa asaithe carbóin gníomhachtaithe ag an lucht leanúna iontógáil aeir. Faoi ghníomhaíocht fórsa Van der Waals, déantar an tuaslagóir orgánach sa ghás sceite a ghabháil agus a asaithe ag na micropores sa charbón gníomhachtaithe. Tar éis don charbón gníomhachtaithe a bheith sáithithe le asaithe, athghintear é. Déantar an gás sceite a íonú tríd an asaithe carbóin gníomhachtaithe agus ansin scaoiltear go glan é.

Dearadh na sonraíochtaí umar asaithe agus an méid luchtaithe adsorbent de réir an toirte aeir chun treoluas gáis áirithe agus am cónaithe a chinntiú, ionas gur féidir leis an adsorbent an tuaslagóir orgánach sa ghás eireaball a ionsú go héifeachtach agus go hiomlán. Oibríonn an umar asaithe gach re seach, agus déantar staid oibre an umar asaithe a aistriú go huathoibríoch ag an gcóras rialaithe uathoibríoch PLC chun na trí phróiseas asaithe, dí-asú, fuaraithe agus triomú a dhéanamh, agus mar sin de.

5. Roghnú próisis

Roghnaítear an próiseas cóireála tar éis anailís chuimsitheach a dhéanamh ar fhoinse, airíonna (comhdhéanamh, tiúchan, teocht, taise), toirt aeir agus fachtóirí eile den ghás dramhaíola. Is iad na próisis chóireála choitianta chun gás dramhaíola orgánach íseal-tiúchan a chóireáil:

1) asaithe Zeolite, athghiniúint purge gáis te - dócháin catalaíoch nó loscadh teocht ard.

2) Asaithe carbóin gníomhachtaithe, gal uisce nó athghiniúint gáis te - aisghabháil comhdhlúthúcháin.

3) asaithe carbóin gníomhachtaithe, athghiniúint purge gáis te - dócháin catalaíoch.

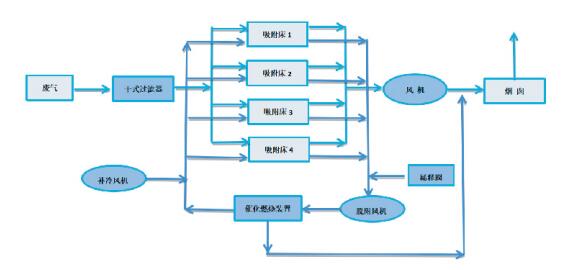

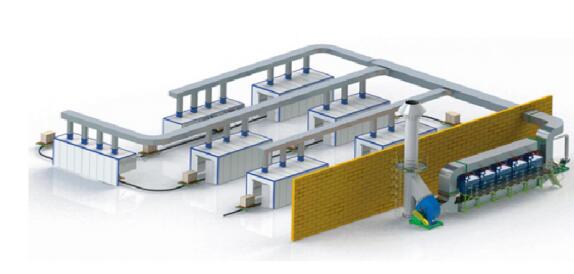

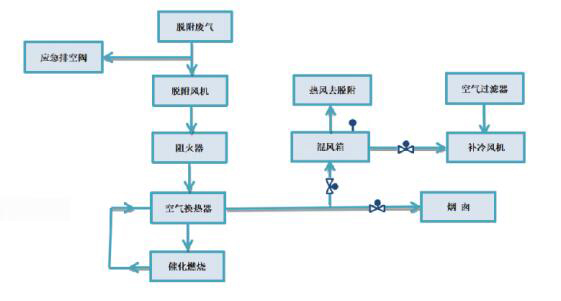

Sreabhchairt próiseas asaithe agus dí-asaithe	Sreabhchairt phróiseas dócháin dí-asú	Rindreálacha trealamh cóireála dócháin catalaíoch asaithe
