Túr spraeála hibrideach cioclón

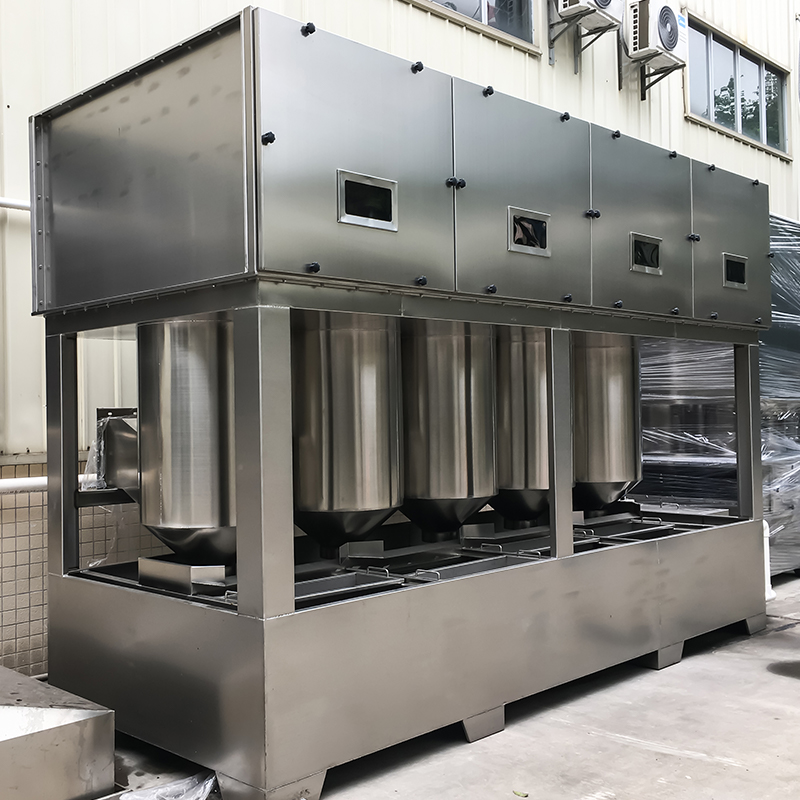

An Túr Cioclón Hibrid (ar a dtugtar "Túr Sprae Hibrideach Cioclón" nó "Túr Cioclón Hibrideach")

Is gléas íonú fliuch é seo a chomhtháthaíonn scaradh lártheifeacha cioclónach ardluais le hionsú spraeála ilchiseal laistigh de thúr amháin. Comhcheanglaíonn sé cúig mheicníocht: táimhe, lártheifneoiriú, imbhualadh, eibleachtú, agus ionsú, ag comhlánú an phróisis iomlán "gabháil ábhar cáithníneach, díscaoileadh agus díhiodráitiú ionsú truailleán gásach" laistigh den fheiste céanna.

I. Prionsabal Oibre (Comhtháthú Ceithre Chéim)

1. Entrainment Cyclonic

Téann gás sceite deannaigh nó truailleán-ualaithe, faoi bhrú diúltach an lucht leanúna, isteach sa "gineadóir cioclóin" (treoir cioclón vanes) ag bun an túir go tadhlaíoch. Luathaítear an sruth aeir láithreach go 15-25 m/s, rud a chruthaíonn réimse sreafa an-sciorraithe.

2. Eibleacht Gáis-Leachtach

Seachadann caidéal uisce a scaiptear ag bun an túir an leacht ionsú (uisce, tuaslagán alcaile, nó oxidant) chuig an soc bíseach ag barr an túir, áit a ndéantar é a spraeáil i dtreo frithshrutha. Faoi ghníomh an tsreabhadh cioclón ardluais, déantar na braoiníní leachtacha a lomadh agus a adamh isteach i braoiníní miocrón, a mheascadh go críochnúil ansin leis an sruth aeir guairneáin chun "córas eibleachta gás-leachtach" a chruthú. • Cáithníní: Caitheann fórsa lártheifeacha iad i dtreo an bhalla túir, áit a imbhuaileann siad leis an scannán leachtach agus iompraítear síos iad.
• Truailleáin ghásacha (HCl, NH₃, BTEX, etc.): Tuaslaig, neodraigh, nó ocsaídigh sa chrios eiblithe.

3 Scaradh Lártheifeacha
Téann an córas eiblithe isteach sa sorcóir lártheifneoir "cóineasaithe-éagsúla", áit a laghdaíonn an ga sreafa de réir a chéile agus go n-ardóidh an fórsa lártheifeacha go heaspónantúil. Caitear braoiníní ard-dlúis agus cáithníní deannaigh i dtreo na mballaí, ag sreabhadh síos ar feadh na mballaí isteach sa fhóir. Téann an gás tirim íonaithe le chéile i dtreo na haise lárnach agus ardaíonn sé.

4 Pacáil Míne Níochán Demisting
Téann an t-aer-sreabhadh ag ardú ansin trí shraith amháin nó dhá shraith pacála (fáinní Pall nó liathróidí log) agus spraeála tánaisteach chun ábhar salaithe iarmharach a bhaint a thuilleadh. Idircheapann pláta rocach nó díomister mogalra sreinge ag an mbarr braoiníní traochta, agus déanann an lucht leanúna an gás glan a urscaoileadh ar deireadh chun caighdeáin a chomhlíonadh.
Tá timthriall leachtach lúb dúnta i gceist leis an bpróiseas iomlán, agus baintear an dríodar go rialta le scraper nó feiste a bhaint sloda.

II. Gnéithe Struchtúrtha
• Dearadh Comhtháite: Alt Swirl spraeála alt filler alt demisting, a chomhtháthú ceithre fheidhm, ag áitiú níos lú ná 60% de lorg túr spraeála traidisiúnta leis an toirt aeir céanna.
• Buinne neamhchlogála: Úsáideann sé soic bíseach ar thrastomhas mór le datha scagaire inmheánach, rud a fhágann nach mbíonn sé chomh so-ghabhálach i leith clogging le hiarmhar péinte agus snáithíní.
• Modúl swirl inscortha: Déanta de SUS304/316L nó FRP, is féidir é a bhaint agus a athsholáthar go hiomlán má tá sé caite.
• Rialú minicíochta athraitheach PLC: Coigeartaíonn luas lucht leanúna go huathoibríoch bunaithe ar dhifreálach brú, rud a shábháil níos mó ná 30% fuinnimh.

III. Feidhmchláir Gáis/Deannaigh is Infheidhme
Breithnithe Dearaidh Truailleáin Thipiciúla don Tionscal
Péinteáil Sprae Feithicleach/Troscán Péinte ceo, VOCanna beinséine-bhunaithe, deannach greamaitheach Corp Túir: SUS304, flocculant ceo péinte curtha le huisce a scaiptear
Crua-earraí Meilt/Snasta Deannach miotail (ina bhfuil ola) Réamh-cioclón chun cáithníní móra a bhaint, túr feistithe le scríobairí
HCl Ceimiceach/Cógaisíochta, NH₃, HF, déchlóraimeatán Ionsú dhá chéim: tuaslagán iar-alcaile/ocsaídeach réamhuisce
Boladh Gléasra Loiscthe Dramhaíola/Cóireála Séarachais, NH₃, H₂S Corp túr: Cosaint creimeadh FRP, uisce a scaiptear le fochlóirít sóidiam
Sceite coire/Áithe: Deatach, SO₂, NÍLₓ Fuarú go <80°C roimh dhul isteach sa túr

IV. Táscairí Feidhmíochta Teicniúla (Luachanna tipiciúla)
• Sreabhadh aeir: 5,000–80,000 m³/h (is féidir leathnú comhthreomhar)
• Éifeachtúlacht Baint deannaigh: ≥99% (cáithníní ≥1 μm)
• Éifeachtúlacht um Bhaint an Ghlanmhair: ≥95%
• Titim Brú: 800-1200 Pa
• Teocht Oibriúcháin: ≤80°C (FRP); ≤150°C (SUS316L)

V. Buntáistí i gcomparáid le Túir Sprae traidisiúnta
① Laghdaíonn réamh-scaradh lártheifeacha an t-ualach filler 70%, rud a fhágann go bhfuil sé níos lú seans maith go clogáil.
② Feabhsaíonn sreabhadh aer rothlach an t-aistriú mais, ag méadú éifeachtacht íonú níos mó ná 15% do threalamh den toirt céanna.
③ Gan páirteanna gluaisteacha, cothabháil a shimpliú, le costais chothabhála bhliantúla níos lú ná 2% den infheistíocht trealaimh.

Úsáideann an túr cioclón hibrideach meicníocht chúpláilte de "spraeáil ilchéime cioclón ardluais" chun ábhar cáithníneach a ghabháil ag an am céanna agus truailleáin ghásacha a ionsú fiú faoi choinníollacha oibriúcháin casta mar deannach an-slaodach, ceo olach, clogáil, agus toirt ard aeir. Is rogha an-éifeachtach é le haghaidh réamhchóireáil gháis dramhaíola nó íonú domhain i dtionscail mar spraeáil, innealtóireacht cheimiceach agus miotalóireacht.
