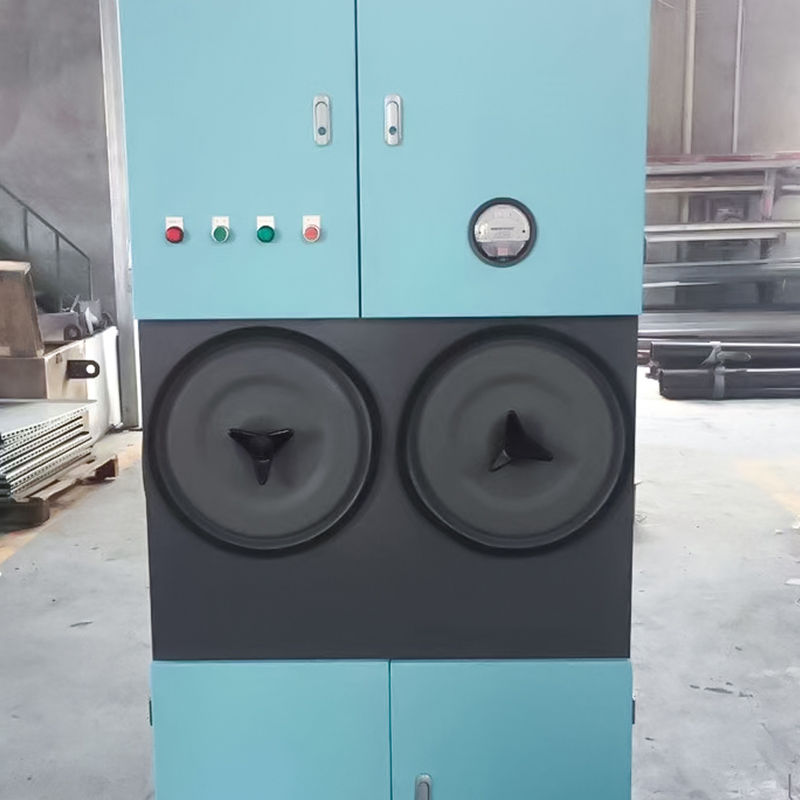

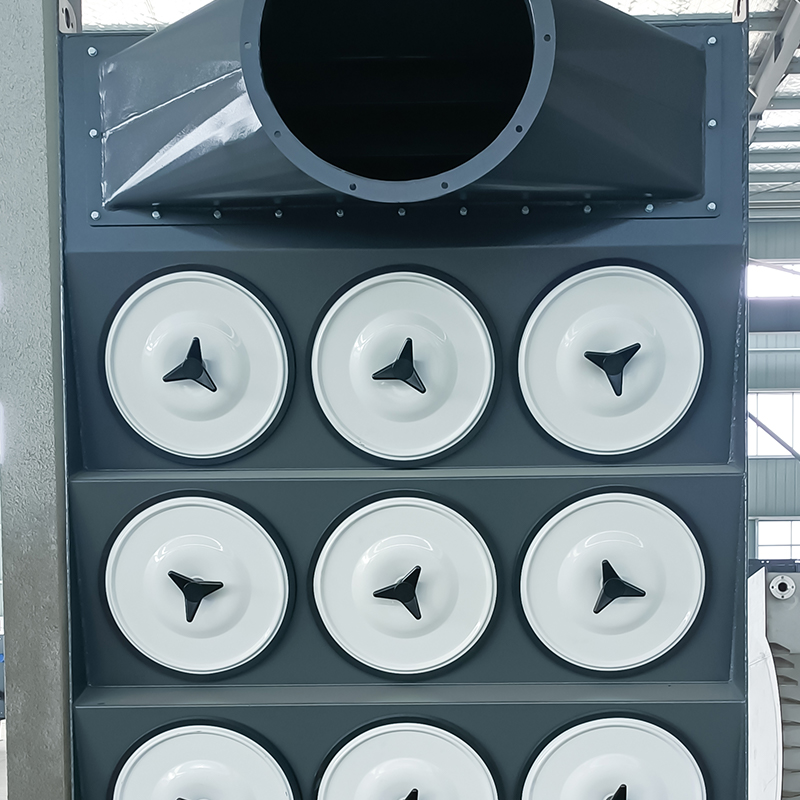

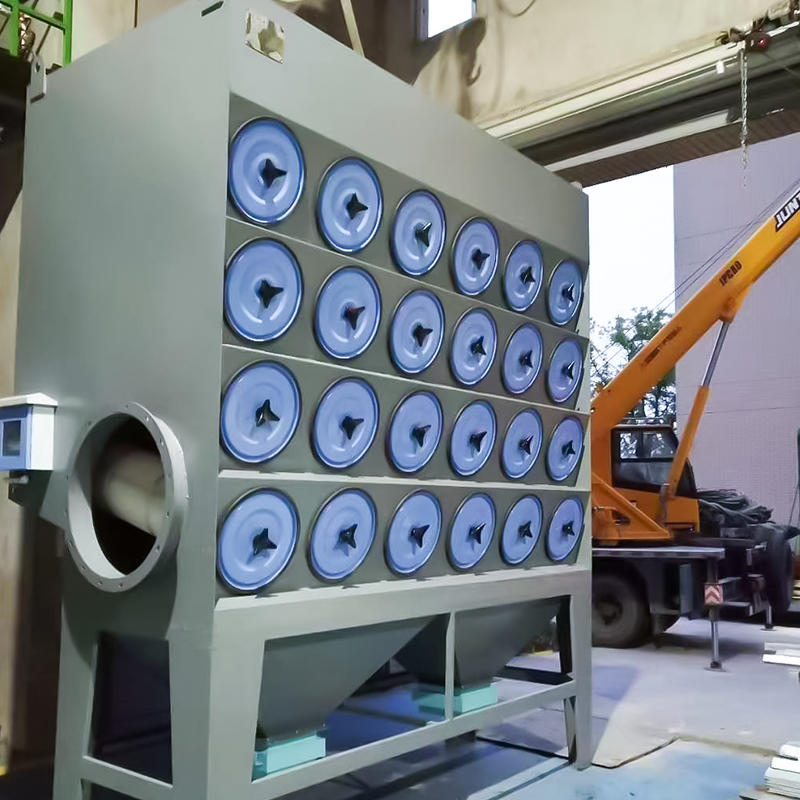

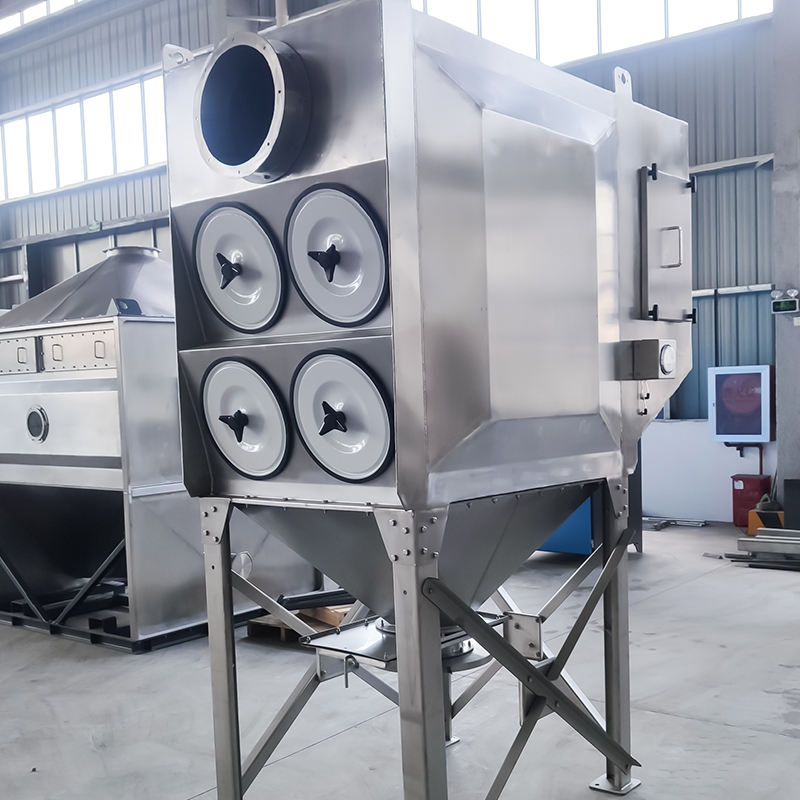

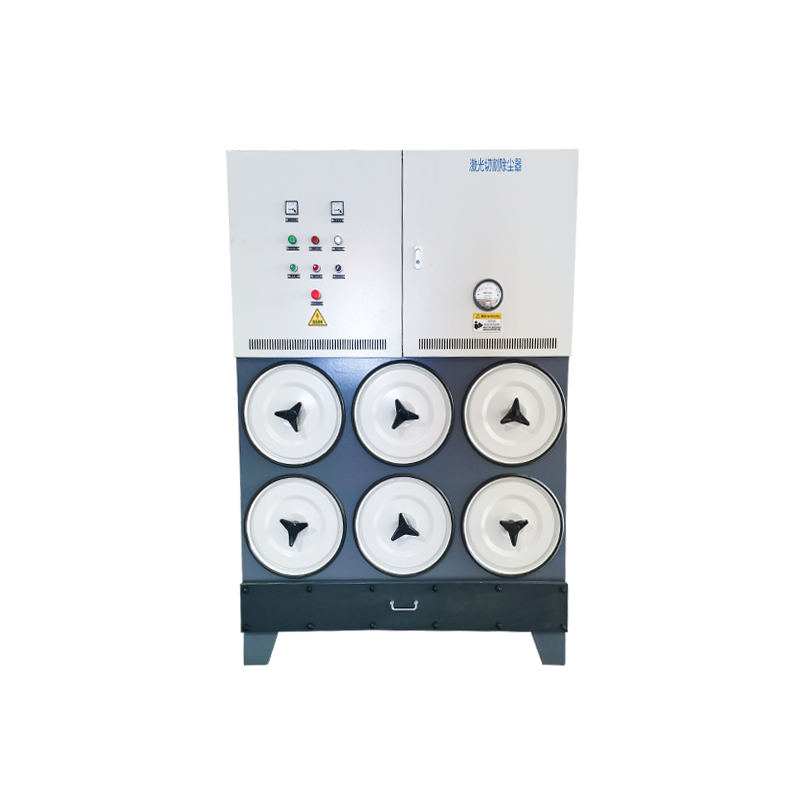

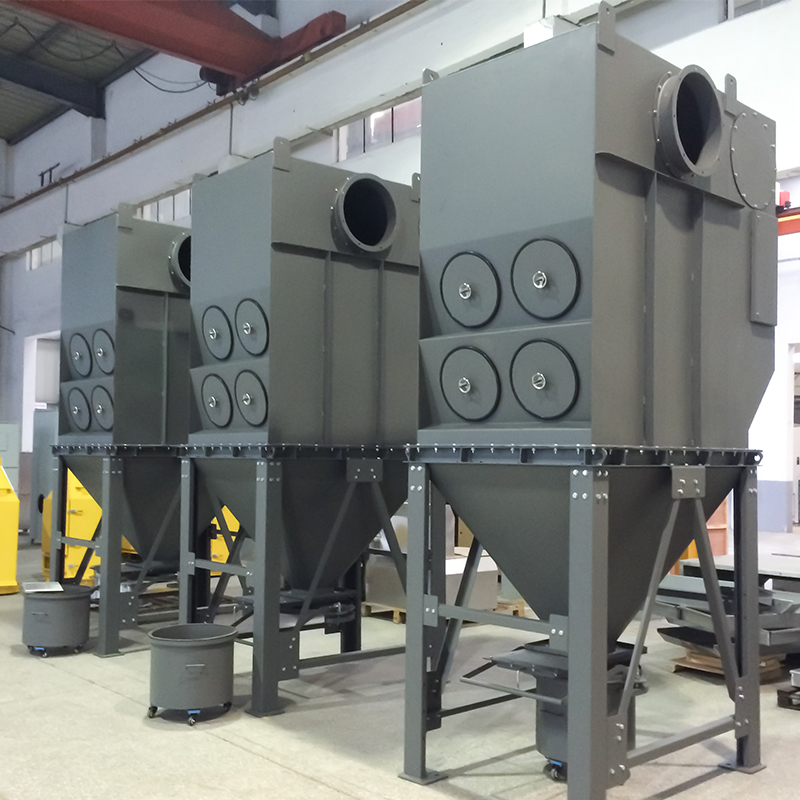

Bailitheoir deannaigh cartúis

Sonraíochtaí Neamhspleách maidir le Bailitheoir deannaigh Cartús

Foirmlí Áirithe le haghaidh Príomhtheicneolaíochtaí Bailitheoirí Cartús deannaigh

1. Treoluas Scagtha (v)

Is é treoluas scagacháin an méid gáis a théann tríd an limistéar scagacháin éifeachtach de cartúis scagaire in aghaidh an aonaid ama agus is croí-pharaiméadar dearaidh é:
v = \frac{Q}{60 \times A}

- v: Treoluas scagacháin (m/nim), a roghnaítear go hiondúil bunaithe ar na hairíonna deannaigh (m.sh., 1.0-2.0 m/nóim i gcás deannaigh thirim neamh-greamaitheach, 0.5-1.0 m/nim do dheannach greamaitheach);
- C: Toirt aeir a phróiseáil (m³ / h);
- A: Achar scagacháin éifeachtach iomlán (m²).

2. Limistéar Scagtha Éifeachtach Iomlán (A)

A = n \amanna A_1

- n: Líon cartúis scagaire;
- A_1: Limistéar scagacháin éifeachtach datha scagaire aonair (m²), arna ríomh ó na toisí datha: A_1 = \ pi \ amanna D \times L (D is é trastomhas an datha, m; Is é L fad an datha, m).

3. Líon na gCartúis Scagaire (n)

Díorthaítear ón toirt aeir agus an treoluas scagacháin:
n = \frac{Q}{60 \times v \times A_1}

4. Friotaíocht Trealaimh (ΔP)

Tá friotaíocht iomlán bailitheoir deannaigh cartúis comhdhéanta de fhriotaíocht an mheáin scagaire féin agus friotaíocht na ciseal deannaigh. Is é an fhoirmle eimpíreach (measta):
\Delta P = \Delta P_0 \Delta P_d

- \Delta P_0: Friotaíocht cartúis scagaire glan (Pa), de ghnáth 100-200 Pa;
- \Delta P_d: Friotaíocht ciseal deannaigh (Pa), a bhaineann le tiús ciseal deannaigh agus treoluas scagacháin. Le linn oibriú, déantar an fhriotaíocht iomlán a rialú go ginearálta idir 1000-1500 Pa.

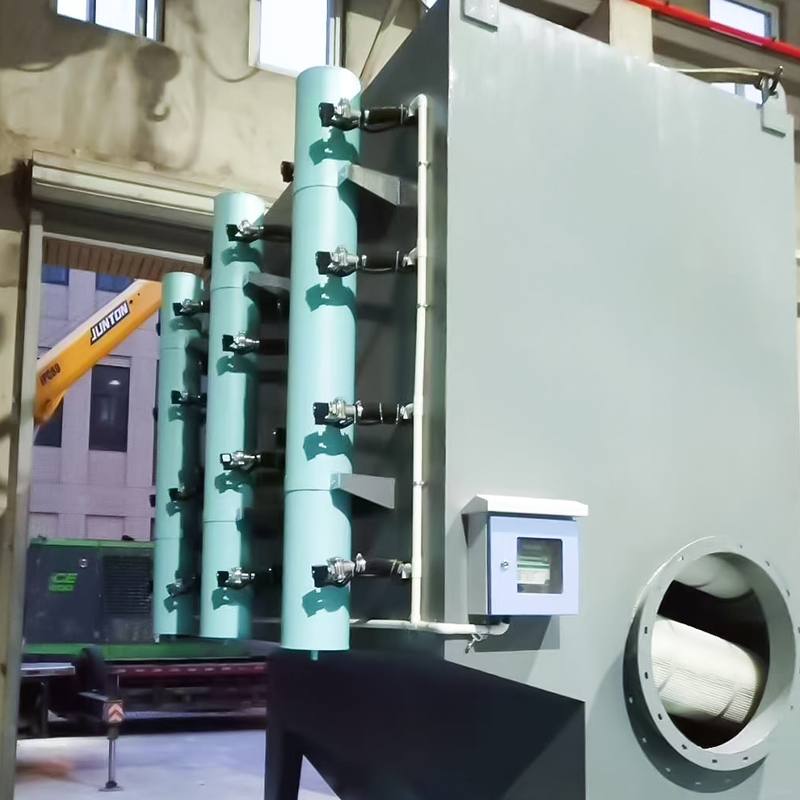

5. Paraiméadair Instealladh Pulse (le haghaidh samhlacha glantacháin cuisle)

- Brú Instealladh: De ghnáth 0.4-0.6 MPa (aer comhbhrúite);
- Am Instealladh: 0.1-0.2 soicind in aghaidh an datha scagaire;
- Timthriall Instealladh: Ag brath ar an socrú friotaíochta, de ghnáth 30-120 soicind (inchoigeartaithe go huathoibríoch trí rialtóir brú difreálach).

Ba cheart an fhoirmle thuas a choigeartú bunaithe ar choinníollacha oibriúcháin iarbhír (cosúil le tiúchan deannaigh, méid na gcáithníní, agus teocht) chun oibriú trealaimh éifeachtach agus cobhsaí a chinntiú.
